Une tête pour photo panoramique à 38€

à fixations rapides


Si vous ne connaissez pas l'utilité d'une tête photo panoramique,
consultez d'abord cette page (ArnaudFrich)

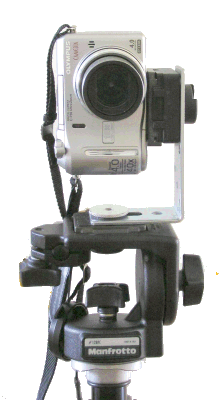

Tête panoramique
   J'ai voulu réaliser une tête panoramique. Je disposais d'un pied Manfrotto 055DB avec une tête vidéo fluide 128RC, sympa pour filmer sans à-coups, mais ne disposant pas du 3ème axe nécessaire pour le mode portrait.

    Il existe des têtes photo 3 axes compatibles avec ce pied, mais pour placer la pupille d'entrée au dessus de l'axe de rotation, il faut une "tête panoramique" que l'on trouve chez le constructeur du pied pour un budget 10 fois supérieur à celui de ce montage.

Ce bricolage est probablement transposable pour d'autres marques de pied photo, le principe de base est que pour se procurer de la visserie non-métrique (1/4 & 3/8") compatible photo, inutile de fouiner votre quincaillerie préférée, seuls les accessoires photo pourront vous venir en aide.


   Je me suis rendu dans un magasin qui fait aussi des accessoires photo, où j'ai eu la chance de mettre la main sur quelques pièces d'origine de la marque. Puis je me suis rendu dans une quinquaillerie qui m'a fourni l'équerre et le niveau à bulle circulaire, plus pratique à mon avis que le niveau adaptable sur socle pour flash.

Voici la liste de mes emplettes:

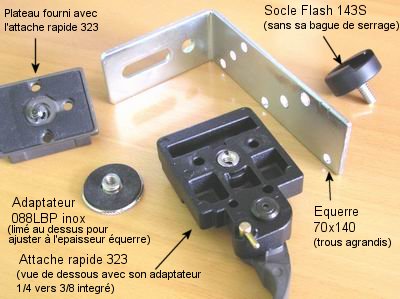

Inventaire des pièces

Manfrotto 323 Quick change Rect.plate ADAPTE 25 € (FNAC)
Manfrotto 088LBP Adapter small 1/4" to 3/8" 6 € (FNAC)
Manfrotto 143S Flash shoe, 1/4" Male attchmnt 6 € (FNAC)
Equerre d'assemblage 70x140 1,03 € (BHV)
Option: Niveau à bulle circulaire 6 € (BHV)


Outils: une lime à métaux plate + lime queue de rat (ou perçeuse + forêt 7mm)

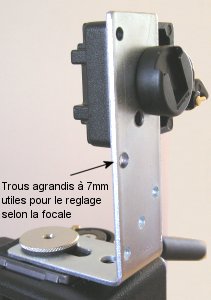

Il faut agrandir à la lime le trou oblong de réglage sur l'équerre pour y faire passer le
filetage 1/4" de l'adaptateur inox, que l'on réduira uniquement en épaisseur à l'aide de
la lime.

Trous             niveau à bulle circulaire

J'ai découpé un morceau d'équerre inutile sur le haut (j'ai gagné 20 grammes ;-)
Pour le moment je n'ai pas fixé le niveau à bulle circulaire, je me contente de le poser au besoin...

La construction est terminée, reste à ajuster la postion du point d'entrée juste au dessus de l'axe
de rotation du pied, pour moi sur l'Olympus C750UZ la bonne position se trouve en butée
exterieure du trou oblong.
On peut changer de trou vertical en fonction de la focale, mais pour les panoramiques je reste
toujours en focale mini (38mm équiv.optique), donc pas trop de travail à faire.

Commentaires bienvenus !

Bibliographie:
Topic HFR sur les prises de vue panoramiques
Le site de Xavier
Des exemples en français
Le site de Philippe en Anglais
De superbes photos panoramiques !
Superbe site de panoramiques 360°, ne ratez pas sa construction personelle de tête panoramique ni ses panoramiques de parachutisme, ou dans un lave-vaisselle !
Outil Opensource, graphique et multiplateforme
Le site d'un professionel bourré de conseils sur la photo et le panoramique
Pas spécifiquement panoramique, un fork libre de PTLens sous Linux (niveau avancé) Réaliser un collage 3D à partir d'une photo panoramique

Quelques exemples (mis à jour parfois...) :

Une image prise en 7 clichés tous les 20°, f:38mm, 50 ISO, F4, 6s, rectilinéaire (PLANAR sous Stitcher)
Les fils blancs ne sont pas des raccords, ils ont été utilisés pour le feu d'artifice...
Pano LaDéfense AprèsFeuDArtifice

Une image prise en 5 clichés tous les 20°, f:38mm, 50 ISO, F2.8, 8s
subsiste un défaut d'assemblage sur la tour de Notre-Dame...
Pano LaDéfense AprèsFeuDArtifice
